遠赤外線ヒーター・遠赤外線暖房機 (天埋) DHY

遠赤外線ヒーター・遠赤外線暖房機 (天埋) DHY

DHB型遠赤外線ヒーターを天井埋め込み型にしたタイプで、
天井面より露出が無く同一面上で取付けることが出来ますので 美観を損ないません。
他に採暖室など湿気が多い場所で 使用できる防滴型(DHWY型)があります。
取付金具(オプション) 天井埋め込み金具 型式:T

構造、外形寸法及び図

天井埋め込み金具 型式:T(オプション)

仕様

型式 定格 最大発熱量 寸法(mm) 重量
kW (kcal/h) 長さ kg
DHY050ENS 1Φ 100V 500W 0.5(430) 920 214 62 8.0
DHY075ENS 1Φ 100V 750W 0.75(645) 1261 214 62 11.0
*DHY080ENS 1Φ 100V 800W 0.8(688) 1261 214 62 11.0
DHY100ENS 1Φ 100V 1000W 1.0(860) 1602 214 62 14.5
*DHY120ENS 1Φ 100V 1200W 1.2(1032) 1261 364 62 19.3
DHY150ES 1Φ 100V 1500W 1.5(1290) 1261 364 62 19.3
DHY050PNS 1Φ 200V 500W 0.5(430) 920 214 62 8.0
DHY075PNS 1Φ 200V 750W 0.75(645) 1261 214 62 11.0
*DHY080PNS 1Φ 200V 800W 0.8(688) 1261 214 62 11.0
DHY100PNS 1Φ 200V 1000W 1.0(860) 1602 214 62 14.5
*DHY120PNS 1Φ 200V 1200W 1.2(1032) 1261 364 62 19.3
DHY150PS 1Φ 200V 1500W 1.5(1290) 1261 364 62 19.3
DHY200PS 1Φ 200V 2000W 2.0(1720) 1602 364 62 25.0
*この機種は受注生産となります。
材質 本体はスチール製 紛体塗装仕上げ ヒーター加熱部はアルミニューム、表面アルマイト加工 保護ガードの材質はステンレス製、電解研磨仕上げ
標準塗装色 白色(マンセル 1.88PB8.81/0.54)
標準付属

電源コード1.5m付

形式 シリコンフォーム
(断熱材)付
温度
ヒューズ
ヒーターコントロールサーモスタット
050ENS/PNS〜120ENS/PNS 標準 139℃付 なし
150ES/PS、200PS 標準 110℃付 210℃付

結線図

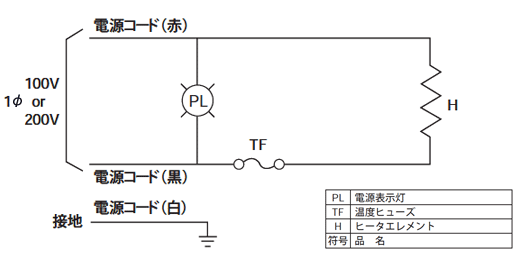

DHY 050ENS〜DHY 100ENS/ DHY 050PNS〜DHY 100PNS

DHY 050E〜DHY 100E/ DHY 050P〜DHY 100P 結線図

DHY 120ENS/DHY 150ES

DHY 120E/DHY 150E 結線図

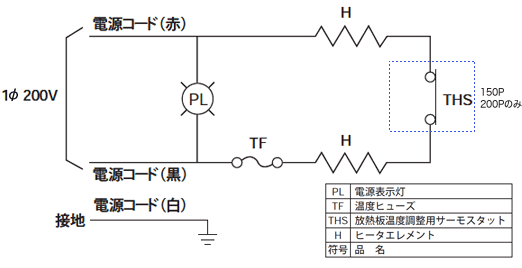

DHY 120PNS/DHY 150PS/DHY 200PS

DHY 120P/DHY 150P/DHY 200P 結線図
