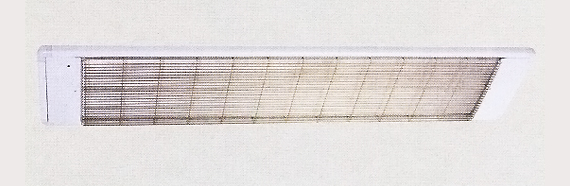

防滴タイプ 遠赤外線ヒーター・遠赤外線暖房機 (天埋)DHWY(断熱材加工付)

防滴タイプ 遠赤外線ヒーター・遠赤外線暖房機 (壁掛) DHWY

湿気の多い場所に適している機種です。
本体保護ガードの材質をステンレス、ヒーター加熱部はアルミで製作しており防滴効果は抜群です。

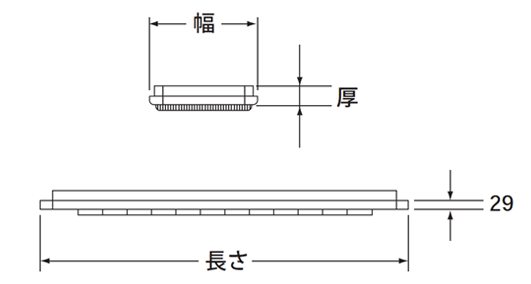

構造、外形寸法及び図

天井埋め込み金具 型式:T(オプション)

仕様

型式 定格 最大発熱量 寸法(mm) 重量
KJ/h Kcal/h 長さ kg
DHWY050ENS 1Φ 100V 500W 1800 430 920 214 62 8.0
075ENS 1Φ 100V 750W 2700 645 1261 214 62 11.0
080ENS 1Φ 100V 800W 2880 688 1261 214 62 11.0
100ENS 1Φ 100V 1000W 3600 860 1602 214 62 14.5
120ENS 1Φ 100V 1200W 4320 1032 1261 364 62 19.3
150ES 1Φ 100V 1500W 5400 1290 1261 364 62 19.3
DHWY050PNS 1Φ 200V 500W 1800 430 920 214 62 8.0
075PNS 1Φ 200V 750W 2700 645 1261 214 62 11.0
080PNS 1Φ 200V 800W 2880 688 1261 214 62 11.0
100PNS 1Φ 200V 1000W 3600 860 1602 214 62 14.5
120PNS 1Φ 200V 1200W 4320 1032 1261 364 62 19.3
150PS 1Φ 200V 1500W 5400 1290 1261 364 62 19.3
200PS 1Φ 200V 2000W 7200 1720 1602 364 62 25.0
材質 本体はステンレス製 紛体塗装仕上げ ヒーター加熱部はアルミニューム、表面アルマイト加工 保護ガードの材質はステンレス製、電解研磨仕上げ
標準塗装色 白色 マンセル(1.88PB 8.81/0.54)
標準付属

電源コード1.5m付

形式 シリコンフォーム
(断熱材加工付)
温度
ヒューズ
ヒーターコントロールサーモスタット
050ENS/PNS〜120ENS/PNS 標準 141℃付 なし
150ES/PS、200PS 標準 110℃付 210℃付

結線図

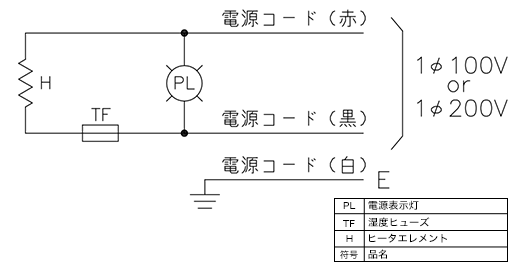

DHWY 050ENS〜DHWY 100ENS/DHWY 050PNS〜DHWY 100PNS

DHWY 050E〜DHWY 100E/DHWY 050P〜DHWY 100P 結線図

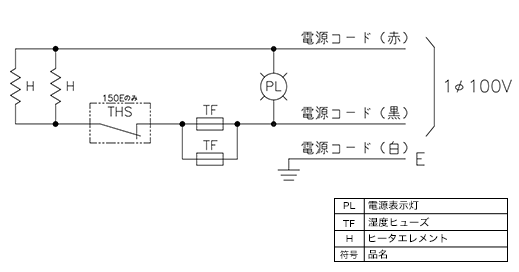

DHWY 120ENS/DHWY 150ES

DHWY 120E/DHWY 150E 結線図

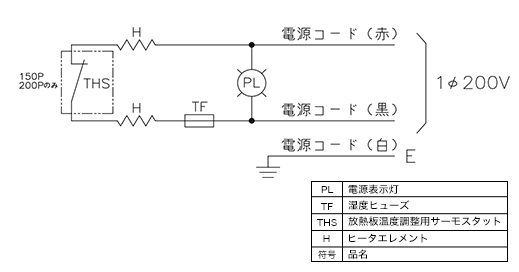

DHWY 120PNS/DHWY 150PS/DHWY 200PS

DHWY 120P/DHWY 150P/DHWY 200P 結線図
