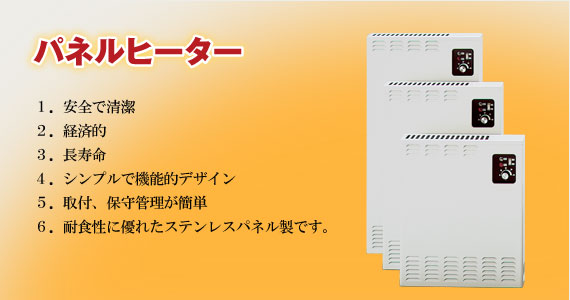

壁掛式電気暖房機 パネルヒーター(縦型ステンレス製)DPS-AU

壁掛式電気暖房機 パネルヒーター(縦型ステンレス製)DPS-AU

構造、外形寸法及び図

仕様

型式 定格 最大発熱量 適用面積 H寸法 A寸法 重量
(kcal/h) (m²)※ (mm) (mm) (kg)
DPS-A50EU 1Φ100V0.5kW 430 2.5 500 350 5.2
DPS-A75EU 1Φ100V0.75kW 645 3.7 500 350 5.3
DPS-A100EU 1Φ100V1.0kW 860 5 650 500 6.6
DPS-A125EU 1Φ100V1.25kW 1075 6.3 800 650 7.7
DPS-A50PU 1Φ200V0.5kW 430 2.5 500 350 5.2
DPS-A75PU 1Φ200V0.75kW 645 3.7 500 350 5.3
DPS-A100PU 1Φ200V1.0kW 860 5 650 500 6.6
DPS-A125PU 1Φ200V1.25kW 1075 6.3 800 650 7.7
※(1m²当り170kcal/hで計算)
材質 ケーシング SUS304、 シーズヒーター SUS304
標準塗装色 ピュアホワイト マンセル5.82Y8.60/0.28
付属品 壁取付金具
備考 室温調節用サーモ:0〜40℃ダイヤル可変式 過熱防止用サーモ:バイメタル式自動復帰型(95℃) 温度ヒューズ:152℃

結線図

DPS-A50EU〜A125EU

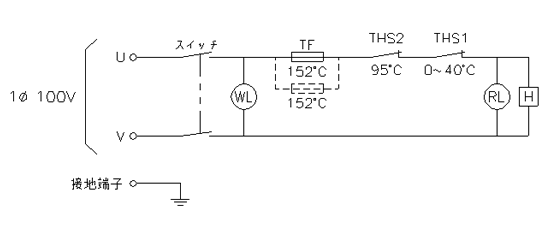

DPS-A50EU〜A125EU  結線図

記:DPS-A50EU〜A100EU〜1kW)は温度ヒューズ(TF)1個、DPS-A125EU(1.25kW)は2個を並列結線にて使用。

DPS-A50PU〜A125PU

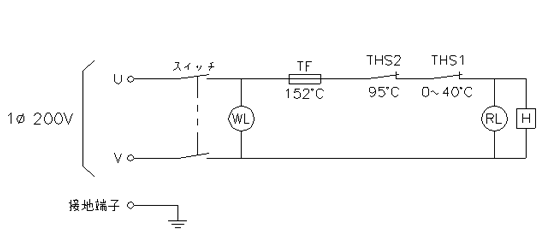

DPS-A50PU〜A125PU 結線図
