高温用天吊型電熱式ファンヒーター(天吊)DFS-PUH

高温用天吊型電熱式ファンヒーター(天吊)DFS-PUH

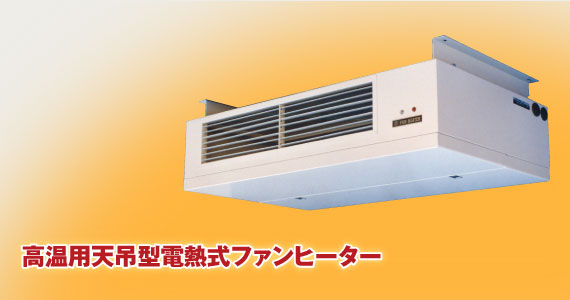

天吊型電熱式ファンヒーターの高温タイプです。最高使用温度は70℃まで。製品はファンヒーター本体と制御盤で構成されています。静かで清潔、安全な電熱式温風器です。 用途:ゴルフ場、病院、寮、学校、公共施設、スキー場、産業設備(精密機器、薬品、食品)制御盤付き。

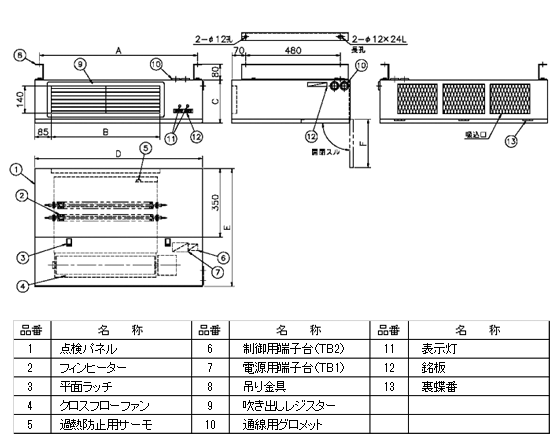

構造、外形寸法及び図

DF-200PUH〜600PUH

型 式 A寸法 B寸法 C寸法 D寸法 E寸法 F寸法 天井取付寸法 重量
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (kg)
DFS-200PUH 800 550 220 850 600 245 800×480 38.5
DFS-300PUH 800 550 220 850 600 245 800×480 38.5
DFS-400PUH 800 550 220 850 600 245 800×480 38.5
DFS-500PUH 800 550 220 850 600 245 800×480 38.5
DFS-600PUH 800 550 220 850 600 245 800×480 38.5
DFS-700PUH 980 730 240 1030 630 275 980×480 48.5
DFS-800PUH 980 730 240 1030 630 275 980×480 48.5
DFS-10KPUH 980 730 240 1030 630 275 980×480 51.5

仕様

型 式 定格 ヒーター回路 ファンモータ 風量 最大発熱量
H1 H2 (50/60Hz) (CMM) kW(kcal/h)
DFS-200PUH 3Φ 200V 2kW 1kW 1kW 1Φ 200V 26/27W 7.8/7.6 2 (1720)
DFS-300PUH 3Φ 200V 3kW 1.5kW 1.5kW 1Φ 200V 26/27W 7.8/7.6 3 (2580)
DFS-400PUH 3Φ 200V 4kW 2kW 2kW 1Φ 200V 26/27W 7.8/7.6 4 (3440)
DFS-500PUH 3Φ 200V 5kW 2.5kW 2.5kW 1Φ 200V 26/27W 7.8/7.6 5 (4300)
DFS-600PUH 3Φ 200V 6kW 3kW 3kW 1Φ 200V 26/27W 7.8/7.6 6 (5160)
DFS-700PUH 3Φ 200V 7kW 3.5kW 3.5kW 1Φ 200V 58/73W 14.8/16 7 (6020)
DFS-800PUH 3Φ 200V 8kW 4kW 4kW 1Φ 200V 58/73W 14.8/16 8 (6880)
DFS-10KPUH 3Φ 200V 10kW 4kW 6kW 1Φ 200V 58/73W 14.8/16 10 (8600)
標準塗装色 ピュアホワイト(マンセル5.82Y8.60/0.28)
使用条件 温度70℃以下、湿度90%以下、結露にご注意下さい。

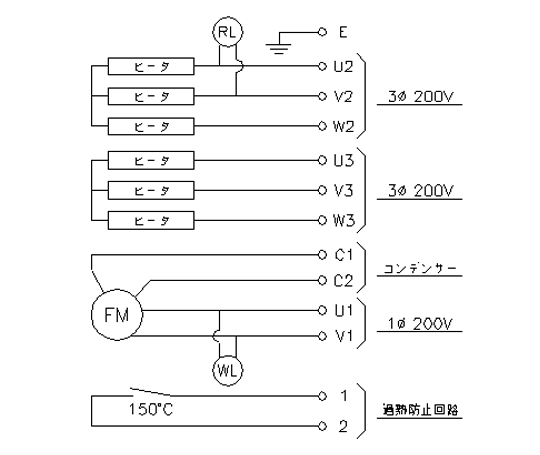

結線図

DFS-200PUH〜DFS-10KPUH

DF-200PUH〜600PUH

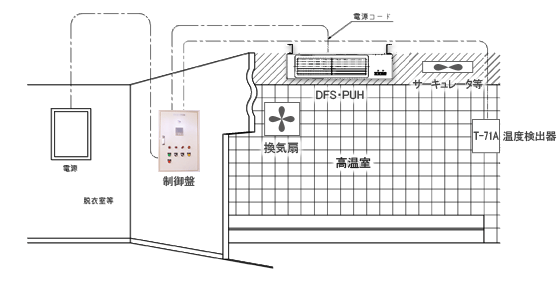

取付展開図例

取付展開図
