ペリメータヒーター(薄型の普及タイプ)ODBA

ペリメータヒーター(薄型の普及タイプ)ODBA

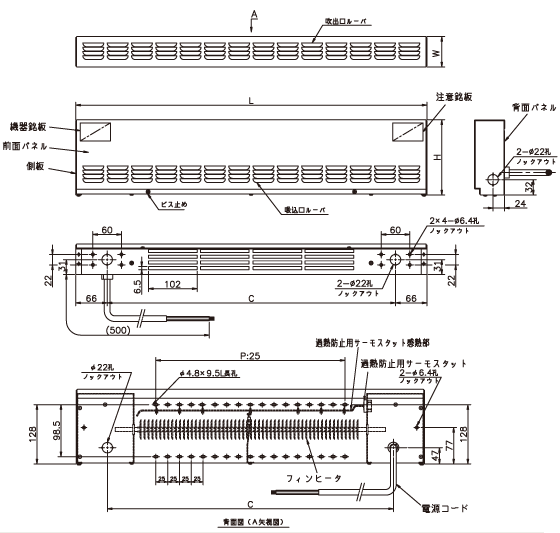

構造、外形寸法及び図

ペリメータヒーター(薄型の普及タイプ)ODBA 構造図

仕様

型式 定格 外形寸法 外形寸法 重量
L (mm) C (mm) (kg)
ODBA050P 1Φ 200V 500W 731 599 4.8
ODBA075P 1Φ 200V 750W 985 853 5.8
ODBA100P 1Φ 200V 1000W 1246 1114 6.8
ODBA125P 1Φ 200V 1250W 1487 1355 7.7
ODBA150P 1Φ 200V 1500W 1708 1576 8.5
ODBA175P 1Φ 200V 1750W 1945 1813 9.4
ODBA200P 1Φ 200V 2000W 2168 2036 10.3
材質 ケーシング SPC
標準塗装色 マンセル (1.88PB 8.81/0.54)
使用条件 温度0〜40℃、湿度90%以下
付属品 過熱防止器サーモスタット(自動復帰型)84℃
電源コード 0.5m付

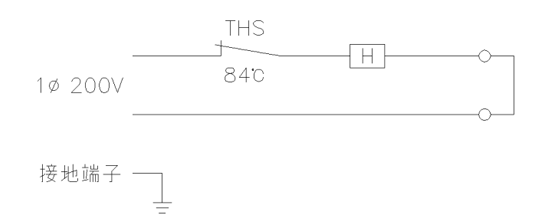

結線図

ODBA050P〜200P

ODBA050P〜200P 結線図


結線図

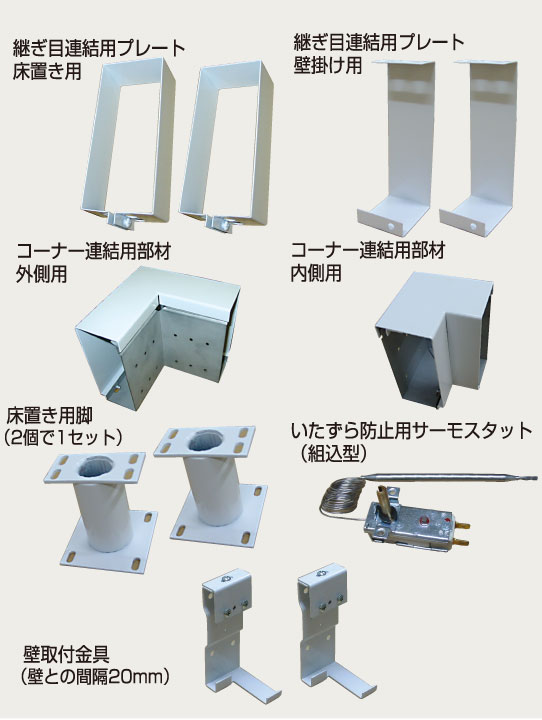

ペリメータヒーター(薄型の普及タイプ)ODBA用 オプション
