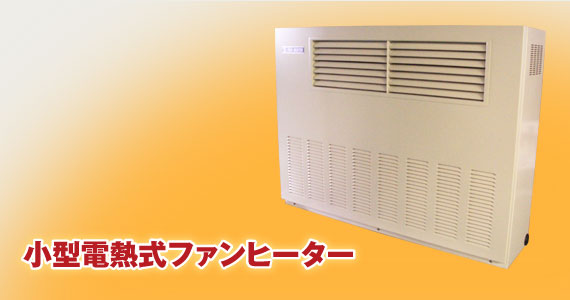

小型電熱式ファンヒーター(床置)DFⅢ-PU

小型電熱式ファンヒーター(床置)DFⅢ-PU

前吹き出しの小型普及版。操作はボタンを押すだけのワンタッチ。内蔵のボディサーモが室温を自動的にコントロールし、無駄な電力消費をカットします。
旅館、ホテル、寮など個室の多い建物の個別暖房に、またビルや工場の守衛室や宿直室に好適な製品です。

構造、外形寸法及び図

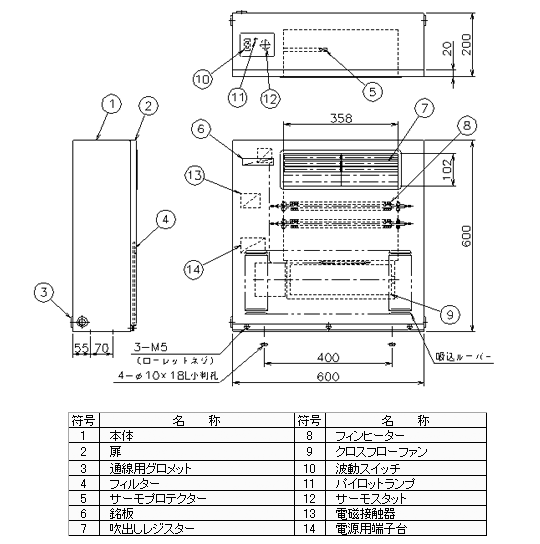

外形図

仕様※以下の規格品以外の定格容量、異電圧も製作可能です。

型 式 定格 ヒーター回路 ファンモータ 風量 最大発熱量 重量
(kW×段) (50/60Hz) (CMM) kW(kcal/h) (kg)
DFⅢ-150PU 3Φ 200V 1.5kW 1.5×1 1Φ 200V 23/26W 4.2/4.7 1.5 (1290) 23
DFⅢ-200PU 3Φ 200V 2kW 2.0×1 1Φ 200V 23/26W 4.2/4.7 2 (1720) 24
DFⅢ-300PU 3Φ 200V 3kW 3.0×1 1Φ 200V 23/26W 4.2/4.7 3 (2580) 24
材質 SECC
標準塗装色 ピュアホワイト(マンセル5.82Y8.60/0.28)
使用条件 使用条件:温度40℃以下、湿度90%以下、結露にご注意下さい。

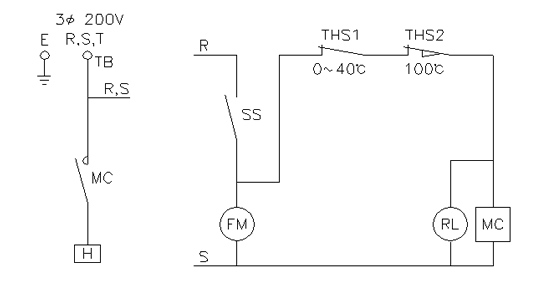

結線図

DFⅢ-150PU〜DFⅢ-300PU

DFⅢ-150PU〜DFⅢ-300PU 結線図
