防滴タイプ 遠赤外線ヒーター・遠赤外線暖房機 (壁掛) DHWB

防滴タイプ 遠赤外線ヒーター・遠赤外線暖房機 (壁掛) DHWB

湿気の多い場所に適している機種です。(但し結露にはご注意ください)
※使用周囲温度-10℃〜+40℃、湿度90%以下の雰囲気でお使い下さい。
本体及び保護ガードの材質をステンレス、ヒーター加熱部はアルミで製作しており防滴効果は抜群です。

構造、外形寸法及び図

仕様

型式 定格 最大発熱量 寸法(mm)
*A1,B1;可変金具/A2,B2;固定金具
重量
kW (kcal/h) 長さ A1 A2 B1 B2 kg
DHWB 050EN 1Φ 100V 500W 0.5(430) 920 214 144 40 814 646 8.0
075EN 1Φ 100V 750W 0.75(645) 1261 214 144 40 1155 987 11.0
080EN 1Φ 100V 800W 0.8(688) 1261 214 144 40 1155 987 11.0
100EN 1Φ 100V 1000W 1.0(860) 1602 214 144 40 1496 1328 14.5
120EN 1Φ100V 1200W 1.2(1032) 1261 364 245 40 1143 987 19.3
150E 1Φ 100V 1500W 1.5(1290) 1261 364 245 40 1143 987 19.3
DHWB 050PN 1Φ 200V 500W 0.5(430) 920 214 144 40 814 646 8.0
075PN 1Φ 200V 750W 0.75(645) 1261 214 144 40 1155 987 11.0
080PN 1Φ 200V 800W 0.8(688) 1261 214 144 40 1155 987 11.0
100PN 1Φ 200V 1000W 1.0(860) 1602 214 144 40 1496 1328 14.5
120PN 1Φ 200V 1200W 1.0(1032) 1261 364 245 40 1143 987 19.3
150P 1Φ 200V 1500W 1.5(1290) 1261 364 245 40 1143 987 19.3
200P 1Φ 200V 2000W 2.0(1720) 1602 364 245 40 1484 1328 25.0
材質 本体はステンレス製 紛体塗装仕上げ ヒーター加熱部はアルミニューム、表面アルマイト加工 保護ガードの材質はステンレス製、電解研磨仕上げ
標準塗装色 白色(マンセル 1.88PB8.81/0.54)
標準付属

電源コード1.5m付

形式 温度ヒューズ ヒーターコントロールサーモスタット
050EN/PN〜120EN/PN 139℃付 なし
150E/P、200P 110℃付 210℃付
備考
金具重量(1セット)
0.5〜1.0kW用 1.2〜2.0kW用
角度付(型式K) 固定用(型式F) 角度付(型式K) 固定用(型式F)
1.4kg 0.7kg 4.7kg 1.3kg

結線図

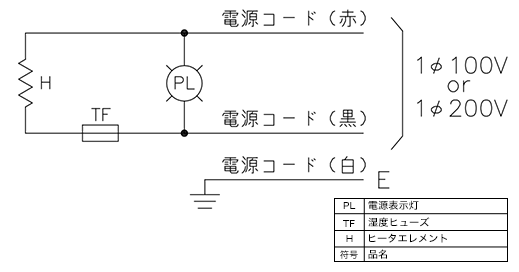

DHWB 050EN〜DHWB 100EN/DHWB 050PN〜DHWB 100PN

DHWB 050E〜DHWB 100E/DHWB 050P〜DHWB 100P 結線図

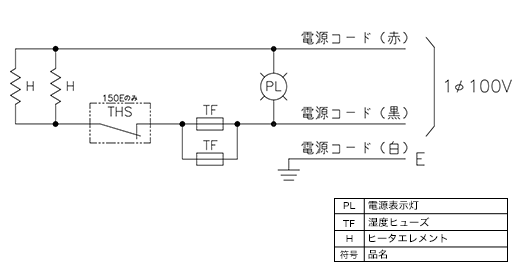

DHWB 120EN/DHWB 150E

DHWB 120E/DHWB 150E 結線図

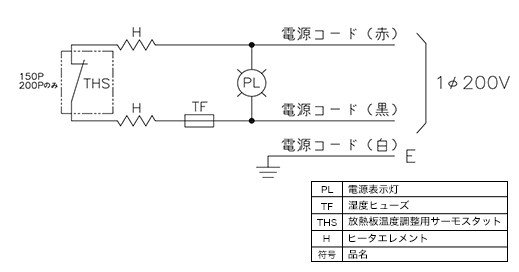

DHWB 120PN/DHWB 150P/DHWB 200P

DHWB 120P/DHWB 150P/DHWB 200P 結線図
