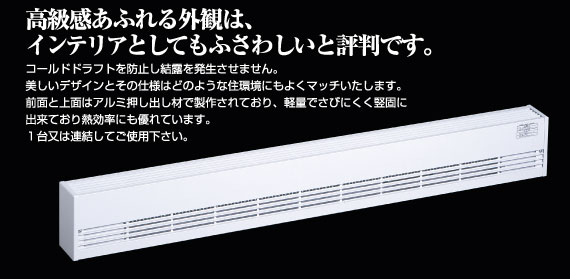

ペリメータヒーター(アルミを使った腐食に強い高級タイプ)OCB

ペリメータヒーター(アルミを使った腐食に強い高級タイプ)OCB

構造、外形寸法及び図

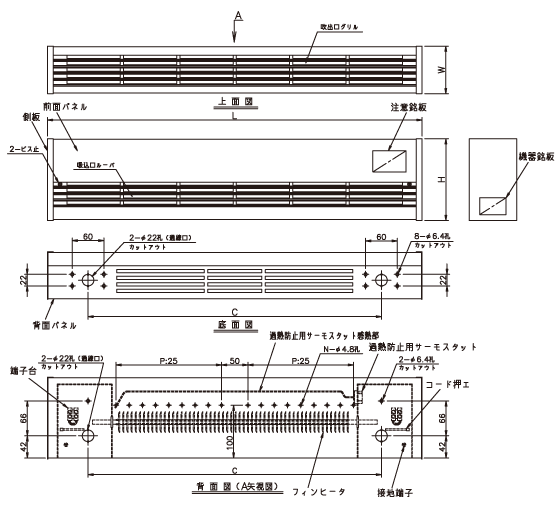

ペリメータヒーター(アルミを使った腐食に強い高級タイプ)OCB 構造図

仕様

型式 定格 最大発熱量 外形寸法 外形寸法 N 重量
(kcal/h) L (mm) C (mm) (個) (kg)
OCB050P 1Φ 200V 500W 430 710 556 18 3.6
OCB075P 1Φ 200V 750W 645 965 811 28 4.9
OCB100P 1Φ 200V 1000W 860 1225 1071 38 6.2
OCB125P 1Φ 200V 1250W 1075 1465 1311 48 7.5
OCB150P 1Φ 200V 1500W 1290 1690 1536 56 8.6
OCB175P 1Φ 200V 1750W 1505 1925 1771 66 9.8
OCB200P 1Φ 200V 2000W 1720 2150 1996 74 10.9
材質 ケーシング AlP
標準塗装色 マンセル 1.88PB 8.81/0.54
使用条件 温度0〜40℃、湿度90%以下
付属品 過熱防止器サーモスタット(自動復帰型)84℃

結線図

OCB050P〜200P

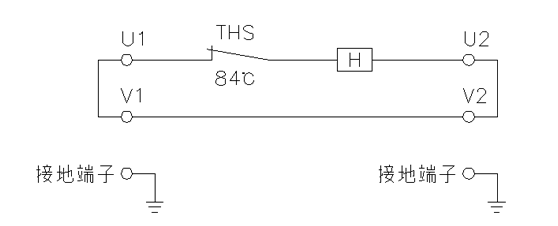

OCB050P〜200P 結線図


結線図

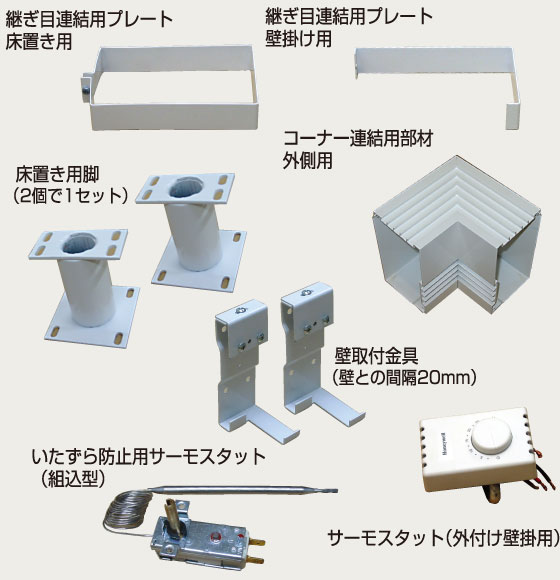

ペリメータヒーター(アルミを使った腐食に強い高級タイプ)OCB用 オプション
