電熱式ファンヒーター(床置)DF-PU

電熱式ファンヒーター(床置)DF-PU

無公害時代のクリーン暖房。安全で静かな運転が魅力です。工場、ビル、建築現場、ホテル、旅館、寮、病院などの個室暖房用に、守衛所、宿直室、事務所など夜間ボイラー停止後の暖房用にぴったりです。

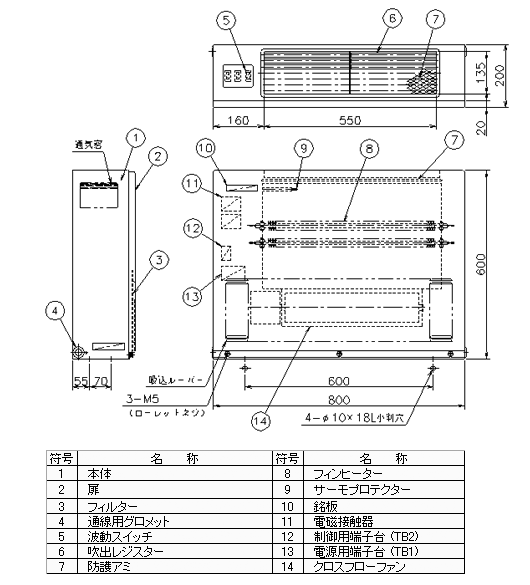

構造、外形寸法及び図

仕様※以下の規格品以外の定格容量、異電圧も製作可能です。

型 式 定格 ヒーター回路 ファンモータ ファン 風量 最大発熱量 重量
H1 H2 (50/60Hz) 台数 (CMM) (KJ/h)(Kcal/h) (kg)
DF-200PU 3Φ200V 2kW 1kW 1kW 1Φ 200V 26/27W 1 7.8/7.6 7,200 1,720 31
DF-300PU 3Φ200V 3kW 1.5kW 1.5kW 1Φ 200V 26/27W 1 7.8/7.6 10,800 2,580 31
DF-400PU 3Φ200V 4kW 2kW 2kW 1Φ 200V 26/27W 1 7.8/7.6 14,400 3,440 31
DF-500PU 3Φ200V 5kW 2kW 3kW 1Φ 200V 26/27W 1 7.8/7.6 18,000 4,300 31
DF-600PU 3Φ200V 6kW 3kW 3kW 1Φ 200V 26/27W 1 7.8/7.6 21,600 5,160 31
DF-800PU 3Φ200V 8kW 4kW 4kW 1Φ 200V 26/27W 2 7.8/7.6 28,800 6,880 53
DF-10KPU 3Φ200V 10kW 4kW 6kW 1Φ 200V 26/27W 2 7.8/7.6 36,000 8,600 53
DF-12KPU 3Φ200V 12kW 6kW 6kW 1Φ 200V 26/27W 2 7.8/7.6 43,200 10,320 53
※ファン定格、風量等は1台を示す。
材質 SECC
標準塗装色 ピュアホワイト マンセル(5.82Y8.60/0.28)
使用条件 使用条件:温度40℃以下、湿度90%以下、結露にご注意下さい。

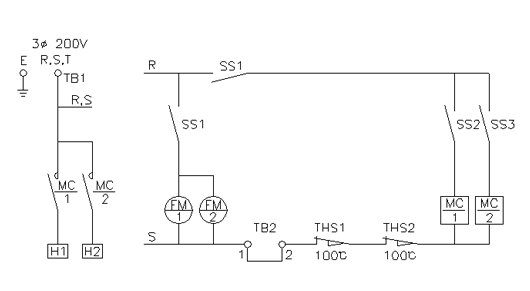

結線図

DF-200PU〜600PU

DF-200PU〜600PU 構造図

記:ルームサーモ(別売)をご使用の場合はTB2の短絡線を外して接続して下さい。

DF-800PU〜12KPU

DF-800PU〜12KPU 構造図

記:ルームサーモ(別売)をご使用の場合はTB2の短絡線を外して接続して下さい。
