オイルプレヒーターOHP-180〜600

オイルプレヒーター OHP-180〜600

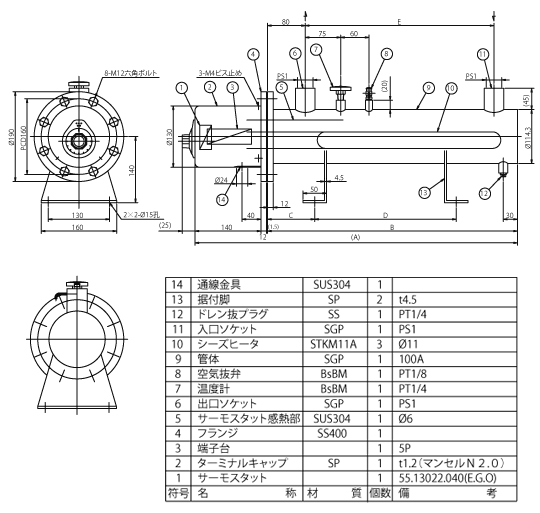

構造、外形寸法及び図

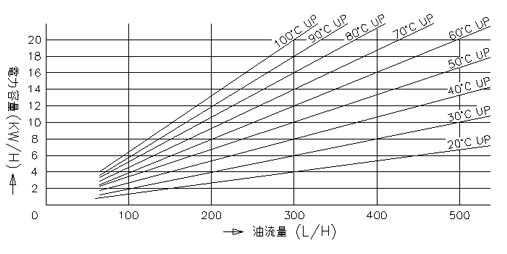

流量・上昇温度・電力との関係図

流量・上昇温度・電力との関係図

仕様

型式 定格 寸法(mm) 適用流量(L/H) 重量
A B C D E 50℃UP 80℃UP 90℃UP (kg)
OHP-
180P
3Φ 200V 6kW 685 530 400 300 100 180 140 100 18
OHP-
240P
3Φ 200V 8kW 825 670 540 370 120 240 180 140 21
OHP-
300P
3Φ 200V 10kW 955 800 670 450 160 300 210 180 24
OHP-
360P
3Φ 200V 12kW 990 820 690 400 150 360 260 200 36
OHP-
450P
3Φ 200V 15kW 1170 1000 870 500 200 420 320 250 40
OHP-
600P
3Φ 200V 20kW 1420 1250 1120 600 250 600 440 340 46
使用圧力 MAX 0.49 MPa
サーモスタット ダイヤル可変(30〜110℃)

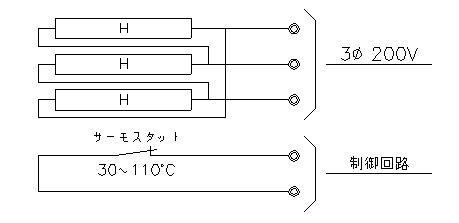

結線図

OHP-180〜600型

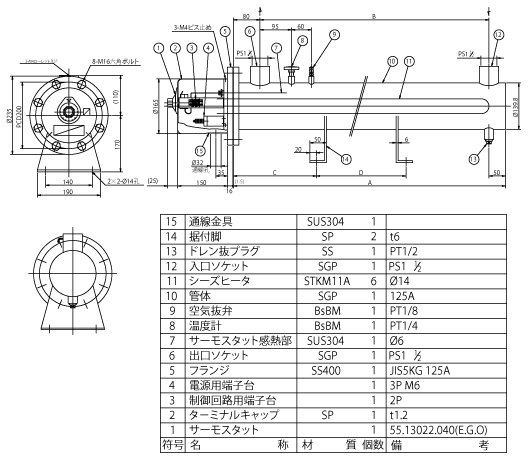

オイルプレヒーター OHP-360〜600

取扱説明書ダウンロード
