オイルプレヒーター OHP-15〜150

オイルプレヒーター OHP-15〜150

構造、外形寸法及び図

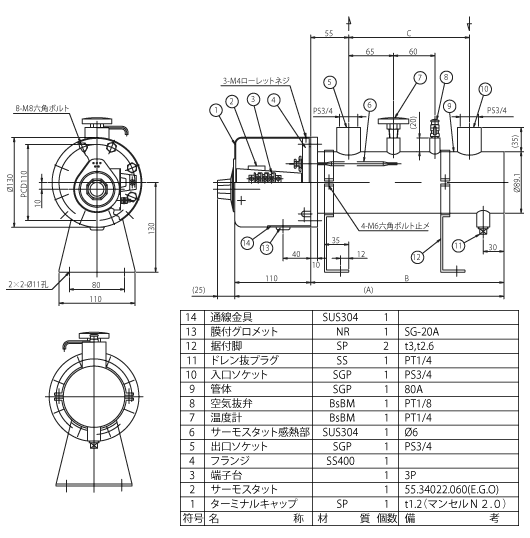

オイルプレヒーター OHP-15〜150 構造図

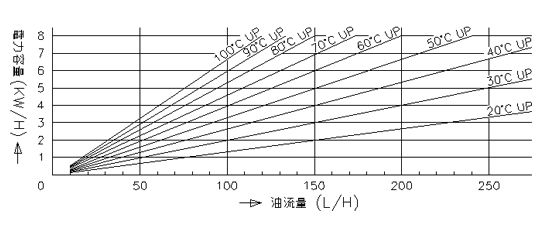

流量・上昇温度・電力との関係図

流量・上昇温度・電力との関係図

仕様

型 式 定 格 寸法(mm) 適用流量(L/H) 重量
A B C 50℃UP 80℃UP (kg)
OHP-15P 3Φ 200V 0.5kW 390 280 175 15 9 5.7
OHP-30P 3Φ 200V 1kW 390 280 175 30 18 5.7
OHP-45P 3Φ 200V 1.5kW 390 280 175 45 27 6
OHP-60P 3Φ 200V 2kW 460 350 245 60 35 6.3
OHP-90P 3Φ 200V 3kW 630 520 415 90 53 8.5
OHP-120P 3Φ 200V 4kW 630 520 415 120 72 8.8
OHP-150P 3Φ 200V 5kW 730 620 515 150 90 9.5
使用圧力 MAX 0.49 MPa
サーモスタット ダイヤル可変(30〜110℃)ヒーター直断

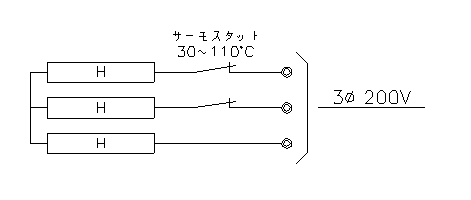

結線図

OHP-15〜150型

OHP-15〜150型
