小型オイルプレヒーター OHC

小型オイルプレヒーター OHC

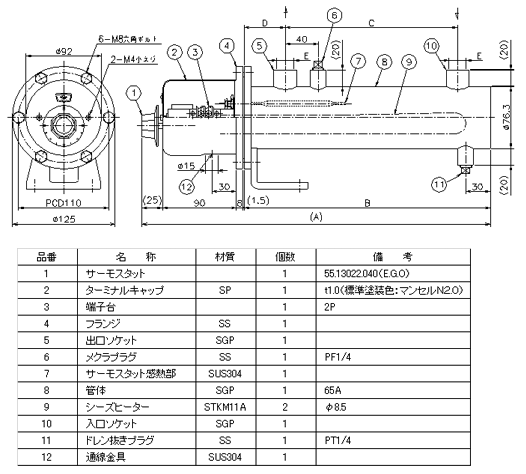

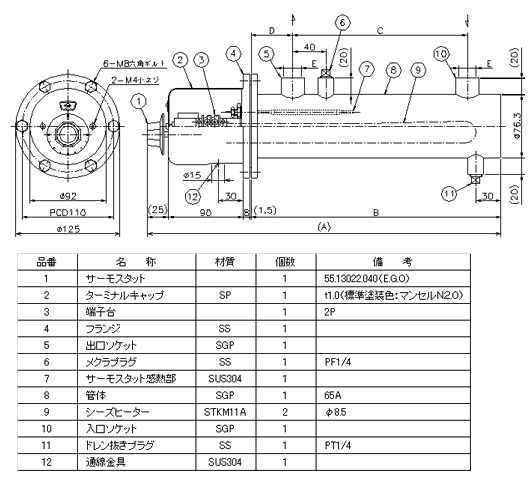

構造、外形寸法及び図

流量・上昇温度・電力との関係図

流量・上昇温度・電力との関係図

仕様

型 式 定 格 寸法(mm) 適用流量(L/H)
A B C D E 40℃UP 50℃UP 80℃UP
OHC-15E 1Φ 100V 0.5kW 325 200 120 40 PF3/8 15〜25 10〜15 6〜10
OHC-30E 1Φ 100V 1kW 425 300 210 50 PF1/2 35〜45 25〜35 15〜20
OHC-15P 1Φ 200V 0.5kW 325 200 120 40 PF3/8 15〜25 10〜15 6〜10
OHC-30P 1Φ 200V 1kW 425 300 210 50 PF1/2 35〜45 25〜35 15〜20
使用圧力 MAX 0.49 MPa
サーモスタット ダイヤル可変(30〜110℃)

結線図

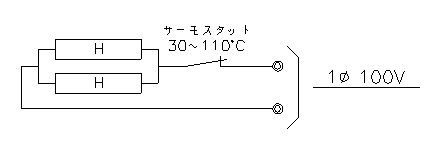

OHC15E/30E

結線図1

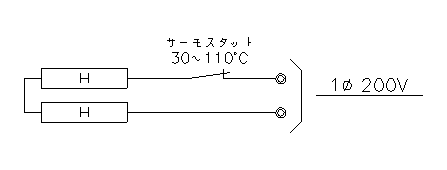

OHC15P/30P

結線図2
