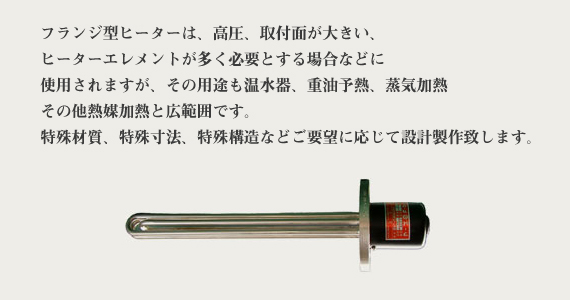

フランジヒーター(フランジ型)FL･FO

フランジヒーター(フランジ型)FL･FO

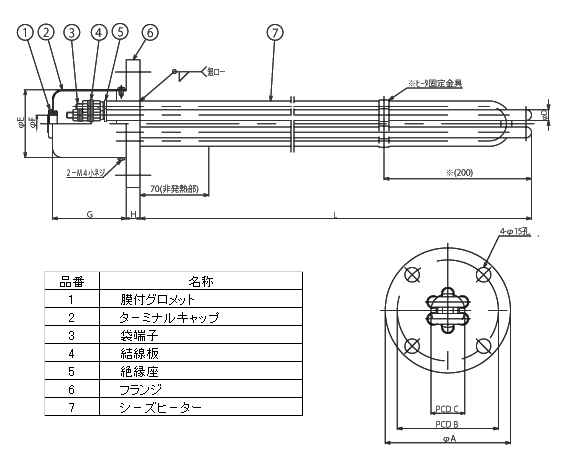

構造､外形寸法及び図

フランジヒーター(フランジ型)FL･FO

用途 FL：水加熱用 FO：油加熱用
付属品 シートパッキン（T/#1120）1枚付
備考 寸法公差の記載されていない寸法値の公差については、JISB0401-1公差等級lT17による。
※ヒーター固定金具は、品番6にのみ取付のこと

仕様

型 式 定 格 エレメント Wd
w/cm		 寸法(mm) 適用管呼径
L ΦA ΦB ΦC ΦD ΦE ΦF G H
FL-300P 3Φ 200V 3kW
8.5XΦ 780LX1
810LX2
6.57 370 120 95 26 8.5 62 17 70 12 40A
6.24
FL-500P 3Φ 200V 5kW
11XΦ 950LX1
990LX2
6.54 460 130 105 35 11 69 17 75 14 50A
6.20
FL-600P 3Φ 200V 6kW
11XΦ 1090LX1
1130LX2
6.59 530 130 105 35 11 69 17 75 14 50A
6.30
FL-700P 3Φ 200V 7kW
11XΦ 1230LX1
1270LX2
6.62 600 130 105 35 11 69 17 75 14 50A
6.37
FL-10KP 3Φ 200V 10kW
14XΦ 1360LX1
1410LX2
6.58 670 155 130 44 14 79 25 85 14 65A
6.30
FL-15KP 3Φ 200V 15kW
14XΦ 1940LX1
1990LX2
6.57 960 155 130 44 14 79 25 85 14 65A
6.38

シーズヒーター材質：銅

型 式 定 格 エレメント Wd
w/cm		 寸法(mm) 適用管呼径
L ΦA ΦB ΦC ΦD ΦE ΦF G H I
FO-100P 3Φ 200V 1kW
8.5XΦ 690LX1
720LX2
2.54 330 120 95 26 8.5 62 17 70 12 70 40A
2.4
FO-200P 3Φ 200V 2kW
11XΦ 970LX1
1010LX2
2.54 470 130 105 35 11 69 17 75 14 70 50A
2.42
FO-300P 3Φ 200V 3kW
14XΦ 1100LX1
1150LX2
2.55 540 155 130 44 14 79 17 85 14 70 65A
2.42
FO-500P 3Φ 200V 5kW
14XΦ 1700LX1
1750LX2
2.55 840 155 130 44 14 79 17 85 14 70 65A
2.46
FO-700P 3Φ 200V 7kW
14XΦ 2320LX1
2370LX2
2.5 1150 155 130 44 14 79 17 85 14 70 65A
2.45
FO-800P 3Φ 200V 8kW
14XΦ 2620LX1
2670LX2
2.52 1300 155 130 44 14 79 17 85 14 70 65A
2.47

シーズヒーター材質：鉄
