制御盤(湿度制御)

制御盤(湿度制御)

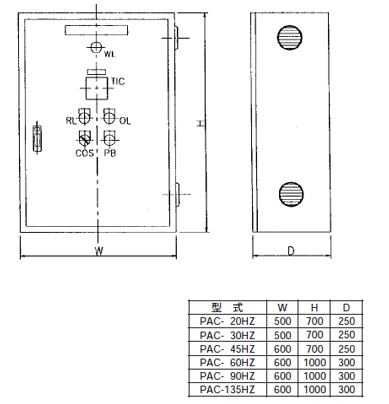

構造、外形寸法及び図

仕様

型式 SCR定格 電源 制御方式 温度調節計 外形寸法(m/m)
W×H×D
(A) (kW) 目盛 比例帯 表示精度
PAC-20HZ 20 6.5 3Φ200V
50/60Hz
比例
(PID)
制御
0

100℃
0.1%
〜999.9%
可変
±(0.25%
+1digit)
500
×
700
×
250
PAC-30HZ 30 10
PAC-45HZ 45 15 600
×
700
×
250
PAC-60HZ 60 20 600
×
1000
×
300
PAC-90HZ 90 30
PAC-135HZ 135 45
オプション ・異電圧・出力指示計・外部パワー調整
附属品 湿度センサー H71

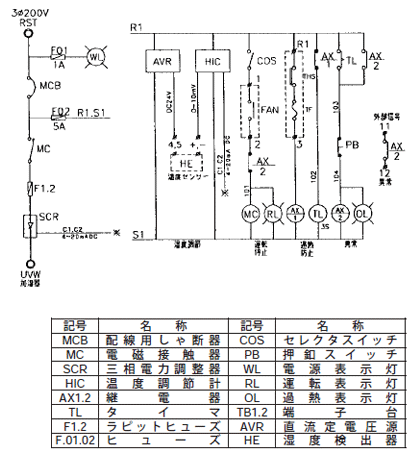

結線図

PAC-20HZ〜PAC-135HZ

制御盤(湿度制御) 結線図
